Пристрій для регулювання швидкості електродвигуна змінного струму
Loading...
Date
2010
Journal Title
Journal ISSN
Volume Title
Publisher
Український інститут промислової власності (УКРПАТЕНТ)
Abstract
UK: Винахід відноситься до галузі електротехніки, конкретно – стосується частотно-керованих електроприводів змінного струму.
В основу винаходу поставлено завдання розробки пристрою регулювання швидкості електродвигуна змінного струму, з використанням однофазного датчика струму, та з використанням цифрових сигналів керування.
Вирішення цього завдання досягається тим, що датчик струму встановлюється в коло постійного струму між інвертором та керованим випрямлячем, а вихідний його сигнал подається на цифровий пристрій обрахунку, що являє собою мікропроцесорний пристрій, в якому здійснюється початковий обрахунок коефіцієнтів регуляторів струму для будь-якого двигуна, встановленого до системи, та генерація цифрового сигналу завдання до регуляторів струму.
EN: The invention relates to the field of electrical engineering, specifically - to frequency-controlled ac drives.
In the basis of the invention, the task is to develop a device for adjusting the speed of an electric motor, using a single-phase current sensor, and using digital control signals.
The solution of this problem is achieved by the fact that the current sensor is installed in the DC range between the inverter and the controller rectifier, and its output signal is fed to a digital calculating device, which is a microprocessor device in which the initial calculation of the coefficients of the current regulators for any engine is performed, installed in the system, and the generation of the digital signal of the task to the current regulators.
RU: Изобретение относится к области электротехники, конкретно - касается частотно-управляемых электроприводов переменного тока.
В основу изобретения поставлена задача разработки устройства регулирования скорости электродвигателя переменного тока, с использованием однофазного датчика тока, и с использованием цифровых сигналов управления.
Решение этой задачи достигается тем, что датчик тока устанавливается в круг постоянного тока между инвертором и управляемым выпрямителем, а выходной его сигнал подается на цифровое устройство расчета, что представляет собой микропроцессорное устройство, в котором осуществляется начальный расчет коэффициентов регуляторов тока для любого двигателя, установленного в систему, и генерация цифрового сигнала задания к регуляторам тока.
Description

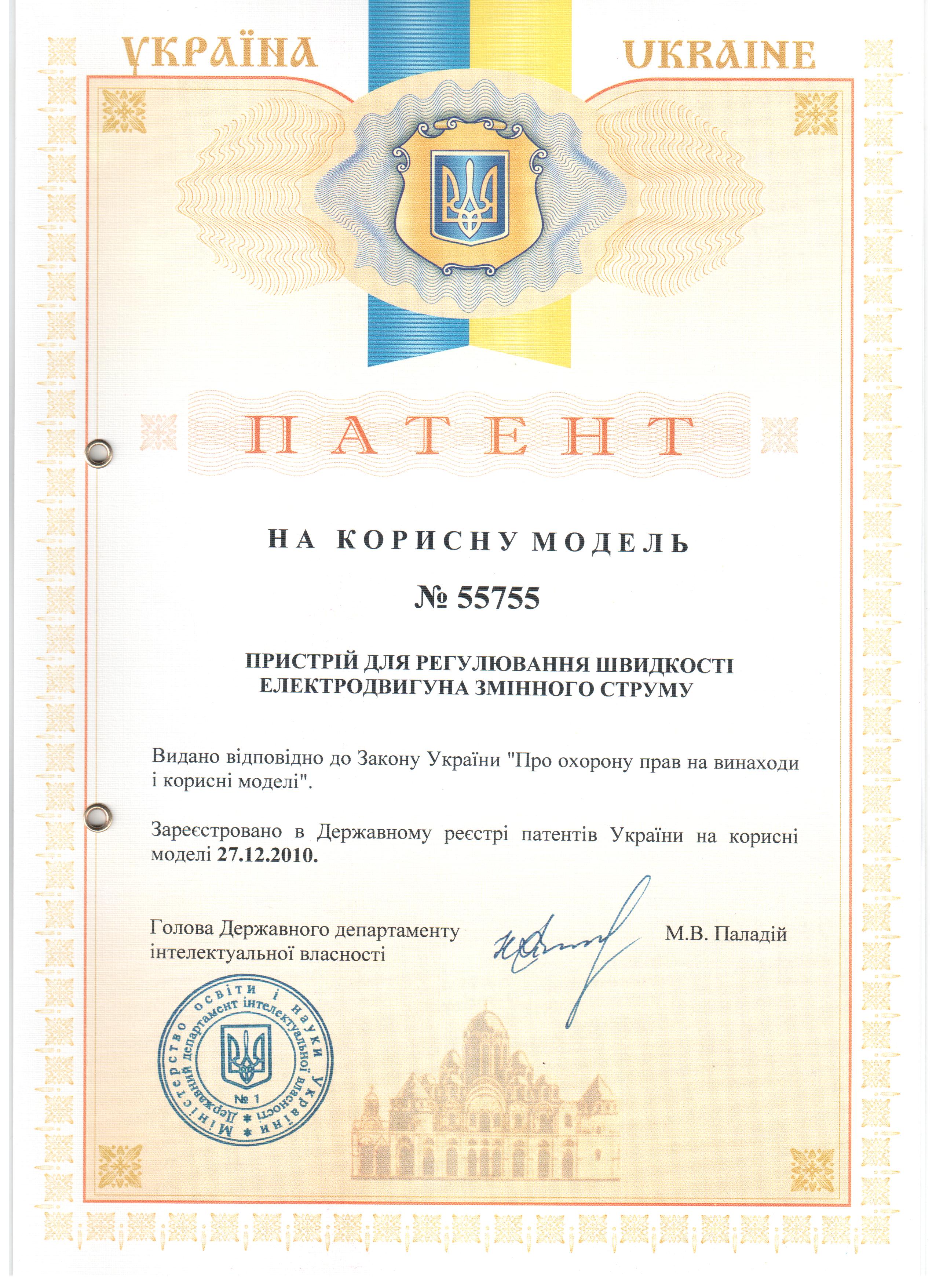

Патент на корисну модель № 55755 (Україна), МПК (2009) H02P5. Пристрій для регулювання швидкості електродвигуна змінного струму / Кулагін Д. О., Качур О. С., Андрієнко П. Д. Заявник та патентовласник Запорізький національний технічний університет. – u201006848; заявл. 03.06.2010; опубл. 27.12.2010, Бюл. №24., 2010. – 3 с.
Keywords
speed control, management, ac motors, регулювання швидкості, управління, електродвигунів змінного струму, регулирования скорости, управления, электродвигателей переменного тока
