Пристрій для формування кривої зміни частоти струму частотно-керованого електроприводу з обмеженням активної складової струму та ривка
Loading...
Date
2011
Journal Title
Journal ISSN
Volume Title
Publisher
Український інститут промислової власності (УКРПАТЕНТ)
Abstract
UK: Винахід відноситься до галузі електротехніки, конкретно – стосується тягових частотно-керованих електроприводів змінного струму.
В основу винаходу поставлено завдання створення пристрою для формування кривої зміни частоти струму частотно-керованого електроприводу з обмеженням активної складової струму та ривка.
Вирішення цього завдання досягається тим, що створено пристрій для формування кривої зміни частоти струму частотно-керованого електроприводу з обмеженням активної складової струму та ривка, що містить послідовно з’єднані задатчик ривка, на вхід якого подається відповідне завдання на швидкість руху об’єкта, задатчик прискорення та задатчик швидкості, причому на вході задатчика ривка встановлено компаратор, до негативних входів якого підключено виходи зворотних зв’язків задатчика прискорення та задатчика швидкості, до позитивного входу якого підключено блок, що перетворює завдання на частоту струму двигуна у відповідне значення швидкості електроприводу, на виході задатчика швидкості встановлено задатчик частоти з обмеженням активної складової струму двигуна, який складається з пропорційної ланки, що перетворює сформоване задатчиком швидкості завдання на швидкість електроприводу, вихід якої приєднано до позитивного входу першого компаратора, вихід якого приєднано до першого входу блоку обмеження струму, до другого входу якого приєднано вихід другого компаратора, на перший вхід якого подається сигнал активного струму від системи, а на другий вхід якого подається завдання на активний струм системи, вихід блоку обмеження струму приєднано до входу інтегруючої ланки, вихід якої приєднано до негативного входу першого компаратора.
EN: The invention relates to the field of electrical engineering, specifically refers to traction frequency controlled electric actuators.
In the basis of the invention, the task is to create a device for forming a curve for changing the frequency of a frequency-controlled electric drive with a limitation of the active component of the current and the jerk.
The solution to this problem is achieved by creating a device for forming a curve for changing the frequency of a frequency-controlled electric drive with a limitation of the active component of the current and a jerk containing a series of connected jumper set-up, the input of which gives the corresponding task on the speed of the object, the setter acceleration and velocity transmitter, and at the input of the pickup gauge the comparator is installed, to the negative inputs of which the outputs of the feedback links of the accelerator and the speed controller are connected, to the positive in which unit is connected to a unit that converts the task to the engine current frequency at the corresponding value of the speed of the electric motor, at the output of the speed selector, a frequency selector with a limitation of the active component of the motor is established, which consists of a proportional link, which converts the speed of the electric drive generated by the speed dial of the drive, the output of which connected to the positive input of the first comparator, the output of which is connected to the first input of the blocking current block, to the second input is connected the output of the second comparator and at first input a signal from the current active system and a second input a job to active system current, output current limiting unit connected to the input of integrating units, which output is connected to the negative input of first comparator.
RU: Изобретение относится к области электротехники, конкретно - касается тяговых частотно-управляемых электроприводов переменного тока.
В основу изобретения поставлена задача создания устройства для формирования кривой изменения частоты тока частотно-управляемого электропривода с ограничением активной составляющей тока и рывка.
Решение этой задачи достигается тем, что создано устройство для формирования кривой изменения частоты тока частотно-управляемого электропривода с ограничением активной составляющей тока и рывка, содержащий последовательно соединенные задатчик рывка, на вход которого подается соответствующее задание на скорость движения объекта, задатчик ускорения и задатчик скорости, причем на входе задатчика рывка установлено компаратора, к негативным входов которого подключены выходы обратных связей задатчика ускорения и задатчика скорости, к положительному в оду которому подключен блок, превращает задание на частоту тока двигателя в соответствующее значение скорости электропривода, на выходе задатчика скорости установлен задатчик частоты с ограничением активной составляющей тока двигателя, который состоит из пропорциональной звена, превращает сформировано задатчиком скорости задания на скорость электропривода, выход которой присоединен к положительному входу первого компаратора, выход которого присоединен к первому входу блока ограничения тока, ко второму входу которого подключен выход второго компарато а на первый вход которого подается сигнал активного тока от системы, а на второй вход которого подается задание на активный ток системы, выход блока ограничения тока присоединен к входу интегрирующего звена, выход которой присоединен к негативному входа первого компаратора.
Description

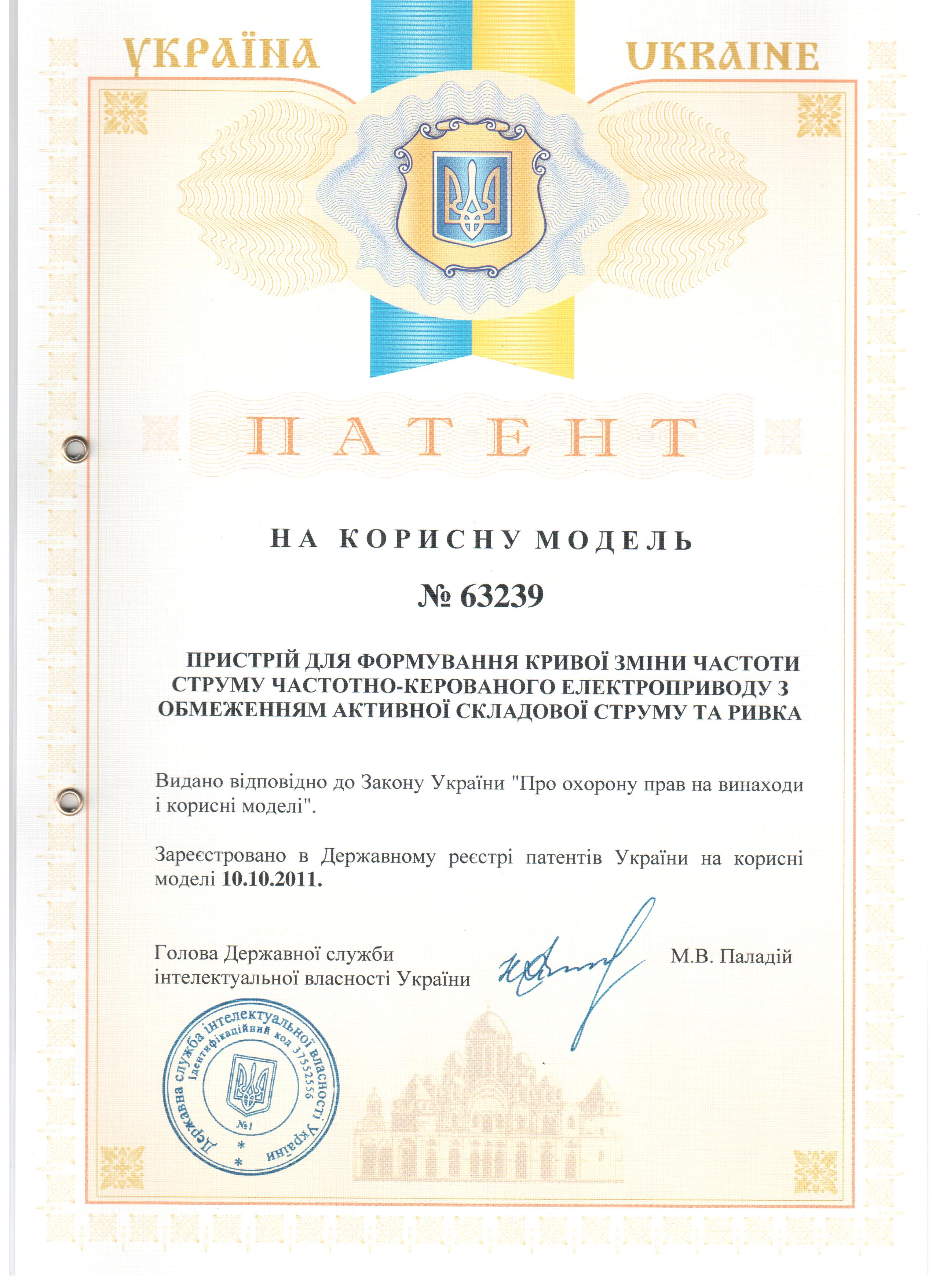

Патент на корисну модель № 63239 (Україна), МПК (2011.01) H02P7/00. Пристрій для формування кривої зміни частоти струму частотно-керованого електроприводу з обмеженням активної складової струму та ривка / Кулагін Д. О., Качур О. С., Андрієнко П. Д.; Заявник та патентовласник Запорізький національний технічний університет. – u201013488; заявл. 15.11.2010; опубл. 10.10.2011, Бюл. №19., 2011. – 5 с.
Keywords
device, curve variable, frequency controlled electric drive, пристрій, крива змінної, частотно-керованого електропривода, устройство, кривая переменного, частотно-управляемого электропривода
